本实用新型涉及不锈钢管件技术领域，更具体地说，涉及一种不易阻塞的不锈钢管件弯头。

　　背景技术：

　　不锈钢指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢，实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢，由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性，不锈钢的耐蚀性取决于钢中所含的合金元素。

　　目前，在不锈钢水管的安装过程中，弯头是常用的一种连接用管件,用于管道拐弯处的连接，用来改变管道的方向，弯头内径都是等于进水管内径，水经过弯头时，水中的杂质灯颗粒会附着在弯头的内壁上，长期使用后，可能使得弯头部阻塞。

　　技术实现要素：

　　1.要解决的技术问题

　　针对现有技术中存在的问题，本实用新型的目的在于提供一种不易阻塞的不锈钢管件弯头，它可以实现对不锈钢弯头部进行清洗，从而减少在使用过程中水中的杂质长期附着在弯头的内壁上，从而可能减少弯头部出现阻塞的可能性。

　　2.技术方案

　　为解决上述问题，本实用新型采用如下的技术方案。

　　一种不易阻塞的不锈钢管件弯头，包括不锈钢弯头，所述不锈钢弯头内壁固定连接有橡胶保护垫和清洗垫，所述橡胶保护垫位于清洗垫外侧，所述不锈钢弯头外端开凿有活动孔，所述活动孔位于橡胶保护垫外侧，所述活动孔内插接有移动杆，所述移动杆与橡胶保护垫固定连接，所述移动杆远离橡胶保护垫的一端固定连接有接触圆盘，所述活动孔的内壁之间固定连接有转轴，所述移动杆外端开凿有条形转孔，所述转轴位于条形转孔内且与条形转孔间隙配合，所述转轴和移动杆内部均固定连接有磁铁块，两个所述磁铁块相互吸引，可以实现对不锈钢弯头部进行清洗，从而减少在使用过程中水中的杂质长期附着在弯头的内壁上，从而可能减少弯头部出现阻塞的可能性。

　　进一步的，所述活动孔的长度略大于移动杆的直径，所述移动杆的长度略大于不锈钢弯头的内径，通过将活动孔的长度设置成大于移动杆的直径，可以为移动杆转动时提供足够的活动空间，通过将移动杆的长度设置成大于不锈钢弯头的内径，可以在使得移动杆向不锈钢弯头内挤压橡胶保护垫的过程时，使得橡胶保护垫可以接触到清洗垫。

　　进一步的，所述移动杆和接触圆盘均由不锈钢材质制成，所述移动杆和接触圆盘表面均涂设有防锈漆，通过使不锈钢材质制作移动杆和接触圆盘，并在其表面涂设有防锈漆，可以使得移动杆和接触圆盘在长期使用的过程中不易被锈蚀，从而可以提高移动杆和接触圆盘的使用寿命。

　　进一步的，所述条形转孔的上下内壁均设置成圆头状，所述转轴和条形转孔相互接触处均设有抛光层，通过将条形转孔的上下内壁设置成圆头状，可以使得转轴在转动过程中不易损坏，通过设置抛光层，可以使得转轴和条形转孔在相互转动的过程中不易卡塞。

　　进一步的，所述清洗垫靠近橡胶保护垫的一端固定连接有多个均匀分布的清洗齿，通过设置清洗齿，可以方便在橡胶保护垫接触到清洗垫时，通过转动移动杆，使得清洗垫与橡胶保护垫之间相互摩擦，从而可以使得清洗齿对橡胶保护垫表面的杂质进行清洗。

　　3.有益效果

　　相比于现有技术，本实用新型的优点在于：

　　(1)本方案可以实现对不锈钢弯头部进行清洗，从而减少在使用过程中水中的杂质长期附着在弯头的内壁上，从而可能减少弯头部出现阻塞的可能性。

　　(2)活动孔的长度略大于移动杆的直径，移动杆的长度略大于不锈钢弯头的内径，通过将活动孔的长度设置成大于移动杆的直径，可以为移动杆转动时提供足够的活动空间，通过将移动杆的长度设置成大于不锈钢弯头的内径，可以在使得移动杆向不锈钢弯头内挤压橡胶保护垫的过程时，使得橡胶保护垫可以接触到清洗垫。

　　(3)移动杆和接触圆盘均由不锈钢材质制成，移动杆和接触圆盘表面均涂设有防锈漆，通过使不锈钢材质制作移动杆和接触圆盘，并在其表面涂设有防锈漆，可以使得移动杆和接触圆盘在长期使用的过程中不易被锈蚀，从而可以提高移动杆和接触圆盘的使用寿命。

　　(4)条形转孔的上下内壁均设置成圆头状，转轴和条形转孔相互接触处均设有抛光层，通过将条形转孔的上下内壁设置成圆头状，可以使得转轴在转动过程中不易损坏，通过设置抛光层，可以使得转轴和条形转孔在相互转动的过程中不易卡塞。

　　(5)清洗垫靠近橡胶保护垫的一端固定连接有多个均匀分布的清洗齿，通过设置清洗齿，可以方便在橡胶保护垫接触到清洗垫时，通过转动移动杆，使得清洗垫与橡胶保护垫之间相互摩擦，从而可以使得清洗齿对橡胶保护垫表面的杂质进行清洗。

　　附图说明

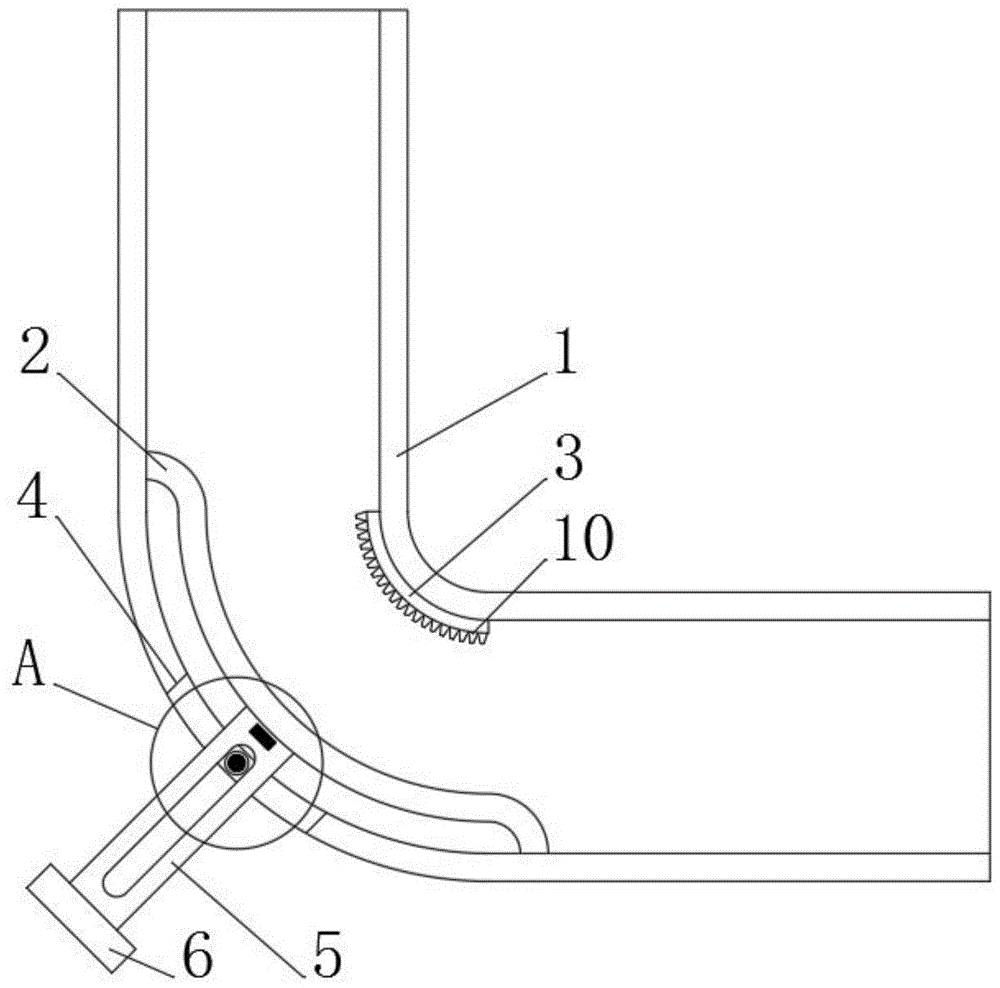

　　图1为本实用新型的整体的剖面图；

　　图2为图1中a处的结构示意图；

　　图3为本实用新型的移动杆部分的立体图。

　　图中标号说明：

　　1不锈钢弯头、2橡胶保护垫、3清洗垫、4活动孔、5移动杆、6接触圆盘、7转轴、8条形转孔、9磁铁块、10清洗齿。

　　具体实施方式

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

　　在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

　　在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

　　实施例1：

　　请参阅图1-3，一种不易阻塞的不锈钢管件弯头，包括不锈钢弯头1，不锈钢弯头1内壁固定连接有橡胶保护垫2和清洗垫3，橡胶保护垫2与不锈钢弯头1的内壁之间密封连接，橡胶保护垫2由弹性较好的橡胶材质制成，橡胶保护垫2位于清洗垫3外侧，不锈钢弯头1外端开凿有活动孔4，活动孔4位于橡胶保护垫2外侧，活动孔4内插接有移动杆5，移动杆5与橡胶保护垫2固定连接，移动杆5的作用还体现在当弯头部阻塞时，先向内按压移动杆5，使得阻塞物被挤压变形，再通过向外拉移动杆5，可以增加橡胶保护垫2和清洗垫3之间的空间，再反复绕着转轴7转动移动杆5，可以使得阻塞物排出，移动杆5远离橡胶保护垫2的一端固定连接有接触圆盘6，活动孔4的内壁之间固定连接有转轴7，移动杆5外端开凿有条形转孔8，转轴7位于条形转孔8内且与条形转孔8间隙配合，转轴7和移动杆5内部均固定连接有磁铁块9，两个磁铁块9相互吸引，可以实现对不锈钢弯头部进行清洗，从而减少在使用过程中水中的杂质长期附着在弯头的内壁上，从而可能减少弯头部出现阻塞的可能性。

　　请参阅图1-2，活动孔4的长度略大于移动杆5的直径，移动杆5的长度略大于不锈钢弯头1的内径，通过将活动孔4的长度设置成大于移动杆5的直径，可以为移动杆5转动时提供足够的活动空间，通过将移动杆5的长度设置成大于不锈钢弯头1的内径，可以在使得移动杆5向不锈钢弯头1内挤压橡胶保护垫2的过程时，使得橡胶保护垫2可以接触到清洗垫3，移动杆5和接触圆盘6均由不锈钢材质制成，移动杆5和接触圆盘6表面均涂设有防锈漆，通过使不锈钢材质制作移动杆5和接触圆盘6，并在其表面涂设有防锈漆，可以使得移动杆5和接触圆盘6在长期使用的过程中不易被锈蚀，从而可以提高移动杆5和接触圆盘6的使用寿命。

　　请参阅图3，条形转孔8的上下内壁均设置成圆头状，转轴7和条形转孔8相互接触处均设有抛光层，通过将条形转孔8的上下内壁设置成圆头状，可以使得转轴7在转动过程中不易损坏，通过设置抛光层，可以使得转轴7和条形转孔8在相互转动的过程中不易卡塞，清洗垫3靠近橡胶保护垫2的一端固定连接有多个均匀分布的清洗齿10，通过设置清洗齿10，可以方便在橡胶保护垫2接触到清洗垫3时，通过转动移动杆5，使得清洗垫3与橡胶保护垫2之间相互摩擦，从而可以使得清洗齿10对橡胶保护垫2表面的杂质进行清洗。

　　当不锈钢弯头1内未被阻塞时，第一步，操作者使用手捏住接触圆盘6，将移动杆5向活动孔4内按压，使得橡胶保护垫2靠近清洗垫3，直至橡胶保护垫2接触到清洗垫3，第二步，操作者保持橡胶保护垫2与清洗垫3紧密相抵的状态，并捏住接触圆盘6反复摆动，使得移动杆5绕着转轴7进行钟摆运动，从而使得橡胶保护垫2与清洗垫3相互摩擦，从而对橡胶保护垫2表面附着的杂质进行清洗，当不锈钢弯头1内已经阻塞时，先向内按压移动杆5，使得阻塞物被挤压变形，再通过向外拉移动杆5，可以增加橡胶保护垫2和清洗垫3之间的空间，再反复绕着转轴7摆动移动杆5，可以使得阻塞物排出，与现有技术相比，本实用新型可以实现对不锈钢弯头部进行清洗，从而减少在使用过程中水中的杂质长期附着在弯头的内壁上，从而可能减少弯头部出现阻塞的可能性。

　　以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。

　　技术特征：

　　1.一种不易阻塞的不锈钢管件弯头，包括不锈钢弯头(1)，其特征在于：所述不锈钢弯头(1)内壁固定连接有橡胶保护垫(2)和清洗垫(3)，所述橡胶保护垫(2)位于清洗垫(3)外侧，所述不锈钢弯头(1)外端开凿有活动孔(4)，所述活动孔(4)位于橡胶保护垫(2)外侧，所述活动孔(4)内插接有移动杆(5)，所述移动杆(5)与橡胶保护垫(2)固定连接，所述移动杆(5)远离橡胶保护垫(2)的一端固定连接有接触圆盘(6)，所述活动孔(4)的内壁之间固定连接有转轴(7)，所述移动杆(5)外端开凿有条形转孔(8)，所述转轴(7)位于条形转孔(8)内且与条形转孔(8)间隙配合，所述转轴(7)和移动杆(5)内部均固定连接有磁铁块(9)，两个所述磁铁块(9)相互吸引。

　　2.根据权利要求1所述的一种不易阻塞的不锈钢管件弯头，其特征在于：所述活动孔(4)的长度略大于移动杆(5)的直径，所述移动杆(5)的长度略大于不锈钢弯头(1)的内径。

　　3.根据权利要求1所述的一种不易阻塞的不锈钢管件弯头，其特征在于：所述移动杆(5)和接触圆盘(6)均由不锈钢材质制成，所述移动杆(5)和接触圆盘(6)表面均涂设有防锈漆。

　　4.根据权利要求1所述的一种不易阻塞的不锈钢管件弯头，其特征在于：所述条形转孔(8)的上下内壁均设置成圆头状，所述转轴(7)和条形转孔(8)相互接触处均设有抛光层。

　　5.根据权利要求1所述的一种不易阻塞的不锈钢管件弯头，其特征在于：所述清洗垫(3)靠近橡胶保护垫(2)的一端固定连接有多个均匀分布的清洗齿(10)。

　　技术总结

　　本实用新型公开了一种不易阻塞的不锈钢管件弯头，属于不锈钢管件技术领域，一种不易阻塞的不锈钢管件弯头，包括不锈钢弯头，不锈钢弯头内壁固定连接有橡胶保护垫和清洗垫，橡胶保护垫位于清洗垫外侧，不锈钢弯头外端开凿有活动孔，活动孔位于橡胶保护垫外侧，活动孔内插接有移动杆，移动杆与橡胶保护垫固定连接，移动杆远离橡胶保护垫的一端固定连接有接触圆盘，活动孔的内壁之间固定连接有转轴，移动杆外端开凿有条形转孔，转轴位于条形转孔内且与条形转孔间隙配合，可以实现对不锈钢弯头部进行清洗，从而减少在使用过程中水中的杂质长期附着在弯头的内壁上，从而可能减少弯头部出现阻塞的可能性。
